LE CUBE

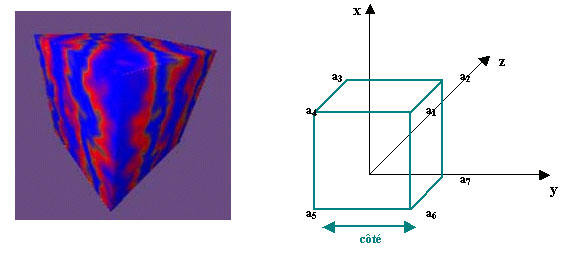

Le cube est défini dans son propre repère par la valeur
de son côté.
On définit les huit sommets et on utilise la méthode
parallélogramme pour tracer le cube et relier correctement les
sommets.
a1 = (côté/2 , côté/2 , -côté/2
, 1)
a2 = (côté/2 , côté/2 , côté/2
, 1)
a3 = (côté/2 , -côté/2 , côté/2
, 1)
a4 = (côté/2 , -côté/2 , -côté/2
, 1)
a5 = (-côté/2 , -côté/2 , -côté/2
, 1)
a6 = (-côté/2 , côté/2 , -côté/2
, 1)
a7 = (-côté/2 , côté/2 , côté/2
, 1)
a8 = (-côté/2 , -côté/2 , côté/2
, 1)
Puis on trace les faces avec la méthode parallélogramme
pour (a1, a2, a4 ) , (a6, a7, a5 ) , (a1, a2, a6 ) , (a2, a7, a3 ), (a3,
a8, a4 ) , (a4, a5, a1 )
Calcul de l'intersection
On calcule la distance entre le point d'intersection du rayon
et de la face (a1, a2, a4 ) (méthode intersection de la classe
parallélogramme). Si elle est différente de MAXDOUBLE, on
affecte le numéro de la face intersectée à 0, sinon
on l'affecte à -1. Puis, pour chaque face restante, on calcule
une distance d' que l'on compare à d. Si d'<d, la face la plus
proche intersectée est la face en cours, d'où le numéro
de la face intersectée vaut le numéro de la face en cours,
d prend la valeur de d', et le point d'intersection est mis à jour.
Calcul de la normale
Par défaut, on affecte les coordonnées de la
normale à zéro.
Puis, selon la face considérée, on modifie ces valeurs de
la manière suivante :
Selon la faceIntersectee
{
face (a1, a2, a4 ) :laNormalex = 1;
face (a6, a7, a5 ) :laNormalex = -1;
face (a1, a2, a6 ) :laNormaley = 1;
face (a2, a7, a3 ) :laNormalez = 1;
face (a3, a8, a4 ) :laNormaley = -1;
face (a4, a5, a1 ) :laNormalez = -1;
}
|
